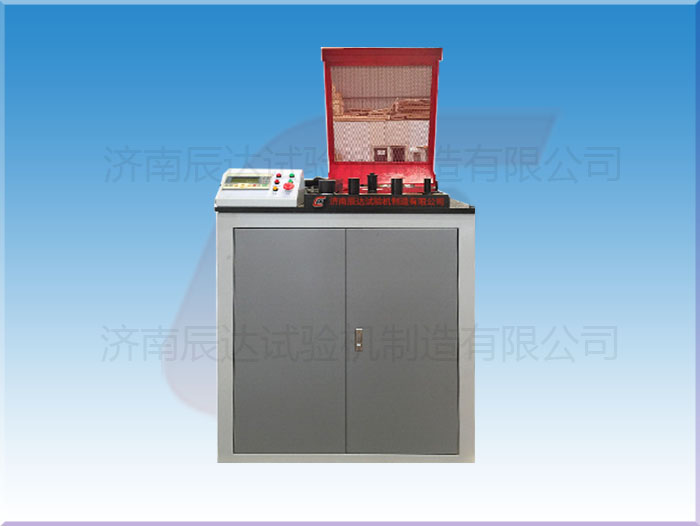

GW-50鋼筋彎曲試驗機

鋼筋彎曲試驗機是對鋼筋進行平面正、反向彎曲試驗的專用設備。該設備技術參數和指標符合YB/T5126-93鋼筋平面反向彎曲試驗方法的要求，并有所提高。該產品廣泛應用于鋼廠和建筑單位，以檢驗螺紋鋼筋正、反彎性能。

GW-50型鋼筋彎曲試驗機是根據GB/T 232-1999(eqv ISO 7438:1985)、GB1499—1998（neqISO6935-2：1991）及GB1499.2-2007、YB/T5126-2003的要求設計、開發的新型彎曲試驗機，本產品精度可靠、工作方便、限位安全。

GW-50鋼筋彎曲試驗機采用的試驗方法是GB/T232-1999中的虎鉗式彎曲裝置。

二、產品特點

1、采用擺線針輪減速系統

2、PLC控制電器及精度，數顯角度

3、智能限位裝置，保障人機安全

4、增加防止鋼屑、螺釘泄漏對設備危害措施

5、附件結構合理，零件更換簡單

6、電動安全操控彎曲，工作噪音小，環境清潔

7、設計合理，裝備完善，工藝先進，整機壽命長

三、技術參數

彎曲鋼筋直徑范圍 Ф6—Ф50

鋼筋正向彎曲角度 0°—180°內任意設定

鋼筋反向彎曲角度 0°—180°內任意設定

工作盤轉速 ＜2r/min

輥心距離 254mm

工作盤直徑 Ф860mm

電動機功率 3kw

隨機配標準彎心套 一套（Ф6—Ф50）

機器外形尺寸(長×寬×高) 1470×1140×1190(mm)

機器重量 約2200kg
